T44QK-开卷校平剪切生产线系列
所属分类:开卷校平系列
编  号:3010001843
规  格:不限
型  号:TQ44
产品价格:面议

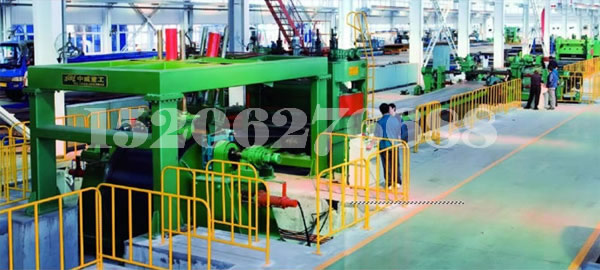

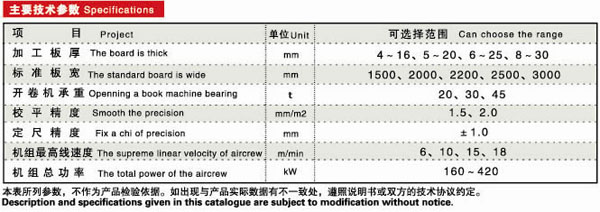

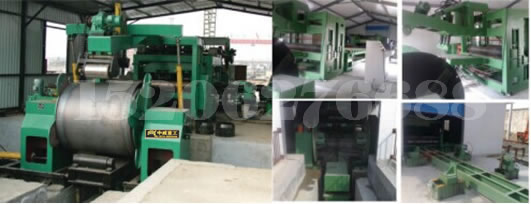

T44QK-大型开卷校平剪切生产线性能与结构:(见上图)
     该生产线为中板开卷校平生产线的升级机型。钢厂不断推出厚度更大、板幅更宽的钢卷产品。为了适应其开平需要,本公司特别设计、制造出该系列产品。并且随时根据客户需求,调整设计方案。

压引部分采用由用型钢和钢板焊接而成、跨越开卷机、与夹送初校机相连的四柱框架结构压引机构,配置强力铲头,液压移动式直头、压引胶辊,大型校平、剪切设备。用于对较大厚度的金属卷材进行整平、分切。配置双头切边机、边丝收卷机即可获得高品质的四切边板材。

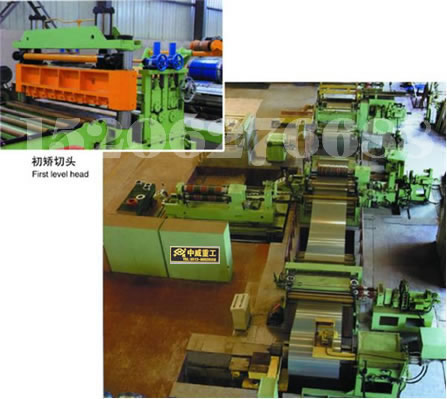

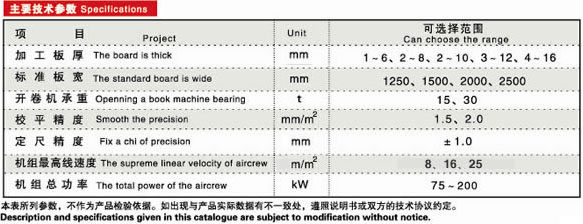

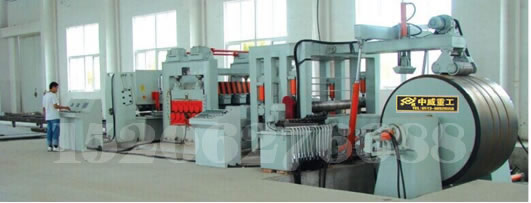

T44QK-中厚板开卷校平剪切生产线性能与结构:(见上图)

该校平线适用于中等厚度范围的热轧碳钢、低合金钢、工业不锈钢等卷板的整平、定长剪切。

通常由液压上料小车、开卷机、液压引料机、夹送粗矫机、过渡工作台、 纠偏机构、校平机组、剪板机、码垛平台、液压系统、电气控制系统等组成。同时可根据用户需要配置切边机、纵剪机、边丝收卷机等机构,以获得四切边板或沿长度方向对钢板进行分条剪切。定长控制多选用英国欧陆公司直流数字控制系统进行控制。具有自动化程度高、校平质量好、剪切精度高、生产效率高、性能稳定可靠,操作维护方便等特点。

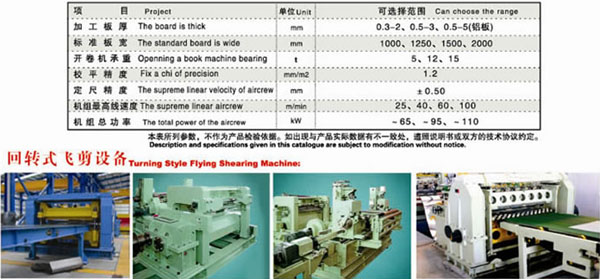

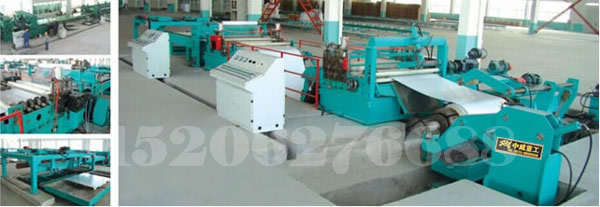

T44QK-薄板高速数控开卷校平剪切生产线性能与结构(见上图)

   该生产线是将较薄金属卷板整平、剪切成块状板材的专用设备。通常由上料小车、开卷机、托板压引装置、校平主机、活动过桥、导向纠偏装置、定尺机构、覆膜装置、剪板机、输送工作台、气动排料架、液压升降垛料台、运料滚道台及液压系统、电气控制系统等组成,协同动作PLC控制。主要液压、气动、电控元件、定尺系统均选用国际知名品牌。

本设备主要用来加工冷轧碳钢卷板、不锈钢卷板及有色金属卷板等,配置六重式校平机即可对金属铝等板面要求高的卷板进行整平定长剪切。

根据客户要求,校平可采用初、精两级校平机校平;定长送剪可采用普通机械电器协同动作、数字变频技术或交流伺服技术;剪板机可配用普通机械、液压机型,电磁离合器、气动离合器传递动力的高速闸式剪板机,移动跟踪的追剪以及回转式飞剪机。配套相关成型机床可作更大范围功能延伸。


添加时间:2016-10-21  浏览次数:2199
